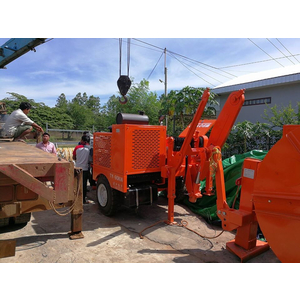

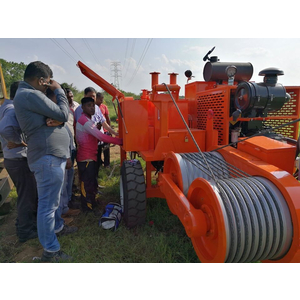

Máy tời cáp thủy lực BOYU TY90 (9TẤN)

Máy kéo thủy lực TY90

Máy này cho phép nối dây căng của dây dẫn hai bó từ 500mm2 trở xuống ở vùng núi và đồi, của dây dẫn bó đôi từ 630mm2 trở xuống ở vùng đất bằng phẳng và của dây dẫn đơn 720mm2 ở nhiều địa hình khác nhau; bên cạnh đó, nó có thể được sử dụng để kéo dây cáp quang OPGW hoặc ADSS và dây kéo 220kV ở nhiều địa hình khác nhau.

Nét đặc trưng

Đường kính bánh xe: 540mm

Số rãnh: 8

Đường kính dây tối đa: 21mm

Đường kính tối đa của cuộn dây: 1400mm

Tổng trọng lượng: 4350kg

Kích thước tổng thể (chiều dài * chiều rộng * chiều cao): 4500 × 2100 × 2450mm

Hiệu suất

Kéo tối đa: 100kN Kéo tối đa liên tục: 90kN

Tốc độ khi kéo tối đa: 2,5km / h Tốc độ tối đa: 5km / h

Kéo ở tốc độ tối đa: 40kN

Động cơ

Diesel 118kw (158 mã lực) Euro II, chu kỳ 4 thì, tăng áp

Hệ thống làm mát chất lỏng, Hệ thống điện 24V

Cấu hình chính

Động cơ: Cummins

bơm thủy lực: Rexroth của Đức

Động cơ chính: Rexroth Đức

giảm tốc độ: Rexroth Đức

Động cơ nâng khung đuôi: American Eton

Đồng hồ thủy lực: WIKA Đức

Xử lý vận hành: Rexroth Đức

Truyền thủy lực

Mạch thủy lực kín cho bước biến đổi tốc độ ít hơn theo cả hai hướng quay. Máy này được cung cấp hệ thống cài đặt kéo chuyên dụng duy trì giá trị kéo được cài đặt sẵn (cũng như khi tốc độ giảm xuống "0") bằng cách tự động điều chỉnh tốc độ hoạt động theo ma sát và tải không mong muốn có thể xảy ra.

Cấu hình

Máy đo lực thủy lực với điểm đặt và điều khiển tự động kéo tối đa

Hệ thống làm mát dầu thủy lực

Dụng cụ điều khiển cho hệ thống thủy lực và động cơ diesel

Trên cuộn dây cuộn với gió cấp tự động, phù hợp với mod cuộn tiêu chuẩn. 1100 và 1400

Ổn định thủy lực

Điểm kết nối nối đất

Thiết bị bổ sung

Hệ thống chiếu sáng cho trailer

Kẹp dây thủy lực để thay đổi cuộn

Hướng dẫn xoay con lăn

Đoạn giới thiệu để kéo ở tốc độ tối đa 30 km / h

Trục phụ

Tốc độ kỹ thuật số và bộ đếm mét (phụ phí)

Thiết bị bổ sung

Khung xe được cung cấp với Phanh, đèn hậu và chắn bùn, với một điểm nâng duy nhất để cho phép nâng bằng cần cẩu.

Điều khiển từ xa cáp và radio thay thế hoàn toàn tất cả các điều khiển tại bảng điều khiển máy.

Chẩn đoán từ xa qua mạng GSM với modem GPS, hệ thống đồng bộ hóa

Hệ thống thủy lực để điều khiển chân trống với khớp nối hành động nhanh mặt phẳng

Hệ thống thủy lực phụ (700/1000 bar) cho công cụ ép điện

Hộp công cụ có thể khóa, giữ đồ đạc cho bộ ống, tấm tiếp đất, cách âm

Dầu thủy lực phân hủy sinh học, Bộ cảm ứng căng thẳng cho phép, Báo động căng quá tải, Bộ sơ cứu

Hướng dẫn bảo trì nhà xưởng của nhà sản xuất, bằng tiếng Anh

Công cụ đề xuất của nhà sản xuất.

Phụ tùng thường xuyên của nhà sản xuất cho nhiệm vụ năm năm (bộ lọc, bóng đèn, v.v.).
